梳齒板伸縮裝置安裝程序

          梳齒板伸縮裝置安裝程序

（一）、畫線、切割

待上面層瀝青混凝土攤鋪壓實完全冷卻至常溫后，根據設計圖紙

找準設置伸縮縫的位置，然后再根據設計尺寸并結合實際預留槽口在

瀝青路面上標出安裝槽口邊線并用瀝青混凝土切割機進行切割。

（二）、打挖、清理縫區

1.根據切割的縫寬，打挖清理出槽口區內的瀝青混凝土層及雜

物。

2.將縫區底面混凝土鑿毛，并把構造縫內的雜物清理干凈，以確

保未來灌入混凝土與梁體結合牢度。

3.清理出的雜物要堆放在離縫區邊沿1米以外的位置，下面用塑

料布?jí)|好，如果條件允許應及時清理出施工現場。

4.打挖時，注意不得破壞橋梁主體，不得將縫區以外的瀝青路面

破壞，包括破角和抬起。

（三）、檢查梁端構造縫的寬度是否符合溫度條件下的縫隙要求。

（四）、錨固螺栓組定位、焊接：用螺栓孔組合模板放樣定位，螺栓

桿位置誤差不得小于±1mm。用鋼筋網將將植筋與錨固螺栓連接并焊

接牢固。

（五）、安裝止水組件。

綁扎過渡底板鋼筋網格，立模板，澆注C40號鋼纖維混凝土。

澆注前先檢查槽內是否已沖洗干凈，有無漏漿可能，然后澆注。混

凝土鋪裝頂面標高和平面度要嚴格控制，與橋面縱、橫坡一致，與

伸縮縫頂面高差為（-2，0），平整度應控制在0-1mm之間，為保證

平整度，應在砼凝固之前，至少用直尺抹平兩次。

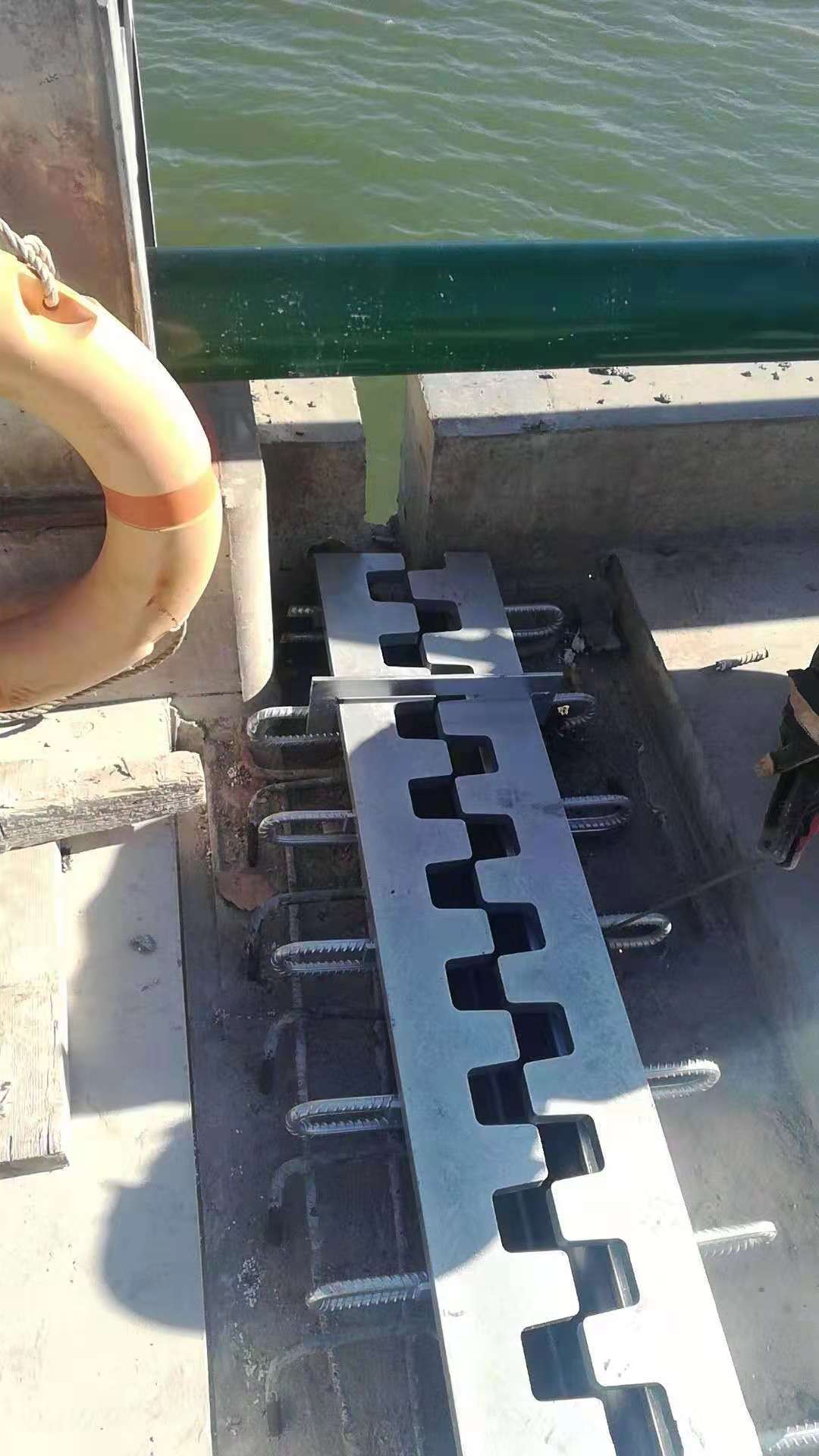

（六）、安裝不銹鋼板和主、副齒板，用螺帽擰緊，為防止螺桿與螺

帽松動，螺紋上必須涂防松膠水，螺桿與螺帽少量點焊固定。相鄰齒

板高差≤3mm。

（七）、混凝土澆水養護。（八）、梳齒板縫隙內澆注防水油膏
